【排烟风机】要求和验收标准

  防排烟系统,都是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。 防烟系统设置形式 楼梯间正压。机械排烟系统的排烟量与防烟分区有着直接的关系。高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。高层建筑的排烟设施应分为机械排烟设施和可开启外窗的自然排烟设施。

  防排烟系统可分为防烟系统和排烟系统的总称。防烟系统采用机械加压送风方式或自然通风方式,防止烟气进入疏散通道的系统;排烟系统采用机械排烟方式或自然通风方式,将烟气排至建筑物外的系统。

  机械防排烟系统,都是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。 防烟系统设置形式楼梯间正压。机械排烟系统的排烟量与防烟分区有着直接的关系。


  防烟楼梯间前室或合用前室,利用敞开的阳台、凹廊或前室内不同朝向的可开启外窗自然排烟时,该楼梯间可不设排烟设施。 利用建筑的阳台、凹廊或在外墙上设置便于开启的外窗或排烟进行无组织的自然排烟方式。

  自然排烟应设于房间的上方,宜设在距顶棚或顶板下800mm以内,其间距以排烟口的下边缘计。自然进风应设于房间的下方,设于房间净高的1/2以下。其间距以进风口的上边缘计。内走道和房间的自然排烟口,至该防烟分区最远点应在30m以内。自然排烟窗、排烟口中、送风口应设开启方便、灵活的装置。

  装置设置

  按规范要求,排烟窗应有便于开启的装置,但有些安装高度较高,开启困难的排烟窗均未安装开启操作装置,不利火灾情况下排烟窗的开启。

  设置机械加压送风防烟设施部位所要求的余压值难以形成,机械排烟设施的排烟效果不明显送风口、排烟口风量、余压值达不到规范要求的现象在工程中比较普遍,有的送风口、排烟口的风速甚至接近于零,造成这种现象的原因比较复杂,主要有以下几个方面:

  (1)风机选型不当。按规范要求,防烟楼梯间及前室、合用前室和消防电梯间前室的机械加压送风量,应由计算确定,当计算值和规范规定的值不一致时,应按两者中较大值确定,有的设计直接按规范给定的值确定,往往导致选用的风机风量、风压偏小,不能满足要求;有的设计采用通风与机械排烟合用系统,但施工中未按设计要求选用双速风机;有的建设单位不按设计的风机型号订货,购买功率规格较小的风机,导致风机风量严重不足。

  (2)机械加压送风系统与自然排烟设施重复设置。对于建筑高度超过50米的一类公共建筑和建筑高度超过100米的居住建筑,按《高规》要求,宜设置机械加压送风系统,有的工程在上述部位同时又采用了自然排烟,导致火灾情况下,机械加压送风系统与自然排烟窗同时开启时,防烟楼梯间难以形成正压,达不到防烟效果。

  (3)合用正压送风系统未设计压差调节装置。按规范要求,机械加压送风的防烟楼梯间和合用前室,宜分别独立设置送风系统,当必须共用一个系统时,应在通向合用前室的支风管上设置压差自动调节装置。当前很多设计的合用正压送风系统没有设计压差调节装置,无法形成楼梯间的余压值高于前室。

  (4)防烟分区不按规范要求设置挡烟设施。有相当一部分工程,尤其是大型商场设置机械排烟的部位未按规范要求在吊顶下设置挡烟垂壁,有的地下室虽然采用建筑的梁作挡烟设施,但排烟系统的排烟口未按规范要求设在顶棚或靠近顶棚的墙面上,而是设在梁的下面。

  (5)送风口设置不符合要求。有的竖向防排烟系统的送风口采用固定百叶窗式常开风口,风口规格尺寸基本一致,造成各层送风口的风量风速严重不平衡,离风机较远的送风口的风量不足,甚至末端的送风口的风速、风量接近于零。

  (6)风管竖井施工质量差,漏风严重。有相当多的工程因通风竖井不抹灰、管道连接不严实,常闭风口关闭不严密,漏风十分严重,导致送风口、排烟口的风速、风量达不到规范要求,有的施工单位甚至取消了竖井连接吊顶风口的风管,利用吊顶闷顶空间代替风管,也往往造成风管风口风速接近于零。

  同时有的将排烟系统的风机排烟口设在室内,致使火灾情况下烟从室内排到室内,不仅失去了排烟作用,而且还可能造成火灾的蔓延扩大。

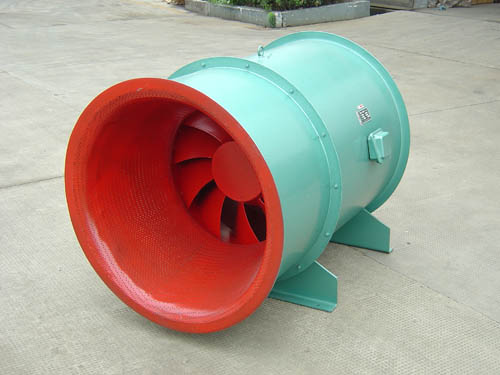

  排烟风机设置要求如下:

  (1)应设置在该排烟系统最高排烟口的上部,并应设在用耐火极限不小于2.5h的隔墙隔开的机房内,机房的门应采用耐火极限不低于0.6h的防火门。

  (2)为了方便维修,排烟风机外壳至墙壁或设备的距离不应小于60㎝。

  (3)排烟风机与排烟道的连接方式应合理。实践证明,因为排烟风机与排烟风道连接方式不正确,常常会引起风机的性能显著下降。

  (4)排烟风机与排烟口应设有连锁装置。当任何一个排烟口开启时,排烟风机即能自动启动。即一经报警,确认发牛火灾时,由手动或由消防控制室遥控开启排烟口,则排烟风机立即投入运行,同时立即关闭着火区的通风空调系统。

  (5)排烟风机应设在混凝土或钢架基础上,但可不设置减振装置。风机吸人口管道上不应设有调节装置。
